Lantek 2D CAD/CAM HVAC/DUCT

Lantek Expert Duct

Lantek Expert Duct HVAC 및 DUCT 도형의 계산을 위한 강력한 소프트웨어이다. 본 소프트웨어 시스템은 기계 기술 넘어 고객의 프로그래밍 및 관리 니즈를 만족하는 응용 어플리케이션이다.

Lantek Expert Duct 는 사용자가 시스템이 유도하는 각 단계를 따르기만 하면 되는 방식으로 디자인되었다. Lantek Expert Duct 는 또한 DIN 및 SMACNA 규칙을 따르는 매개 변수의 도형인 정사각형, 원형, 원뿔, 원통형, 보일러 제작 도형, 튜브 교차, 등의 완전한 라이브러리를 포함하며 이용 가능한 대부분의 덕트 모양을 아우른다.

기술 특성

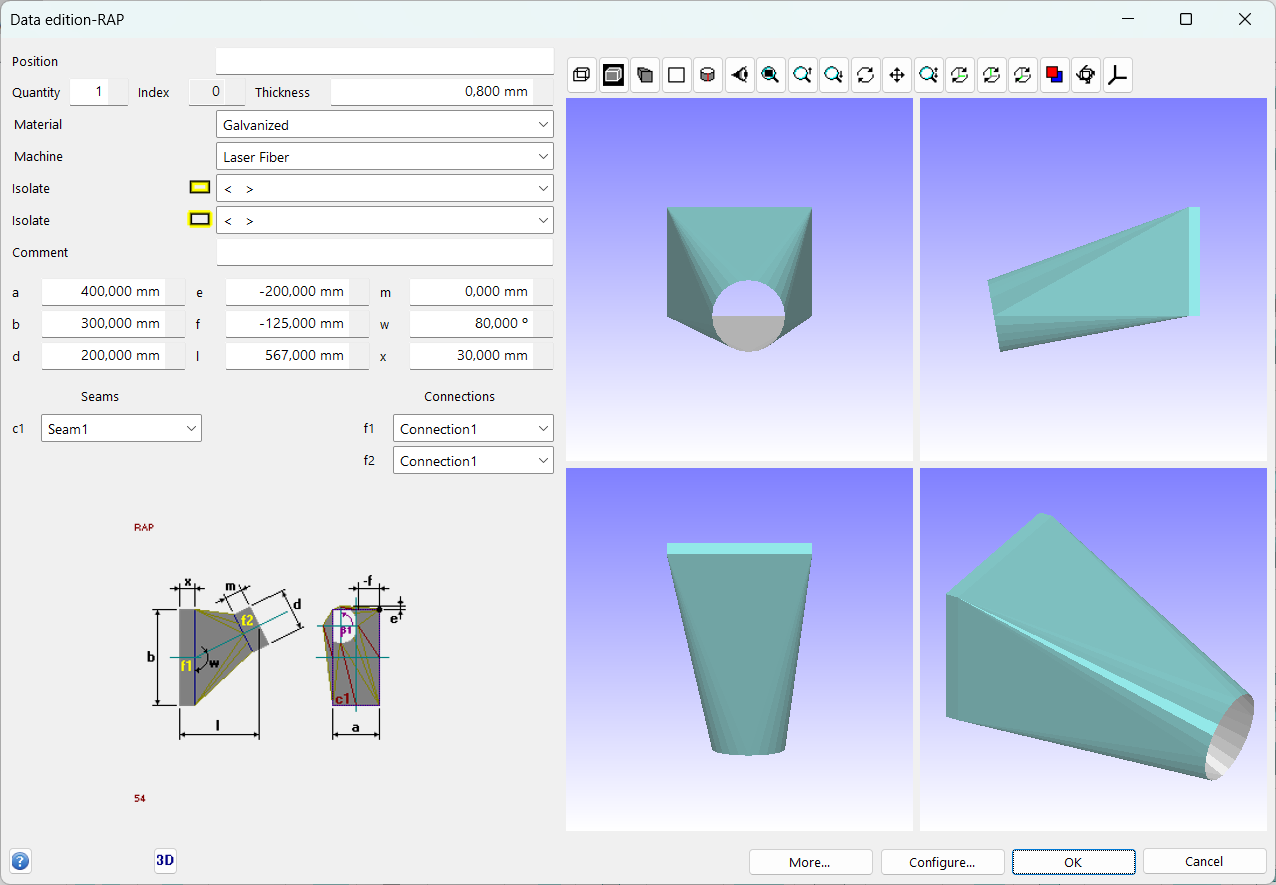

• 파라미터 요소 및 HVAC 수치의 확장 라이브러리

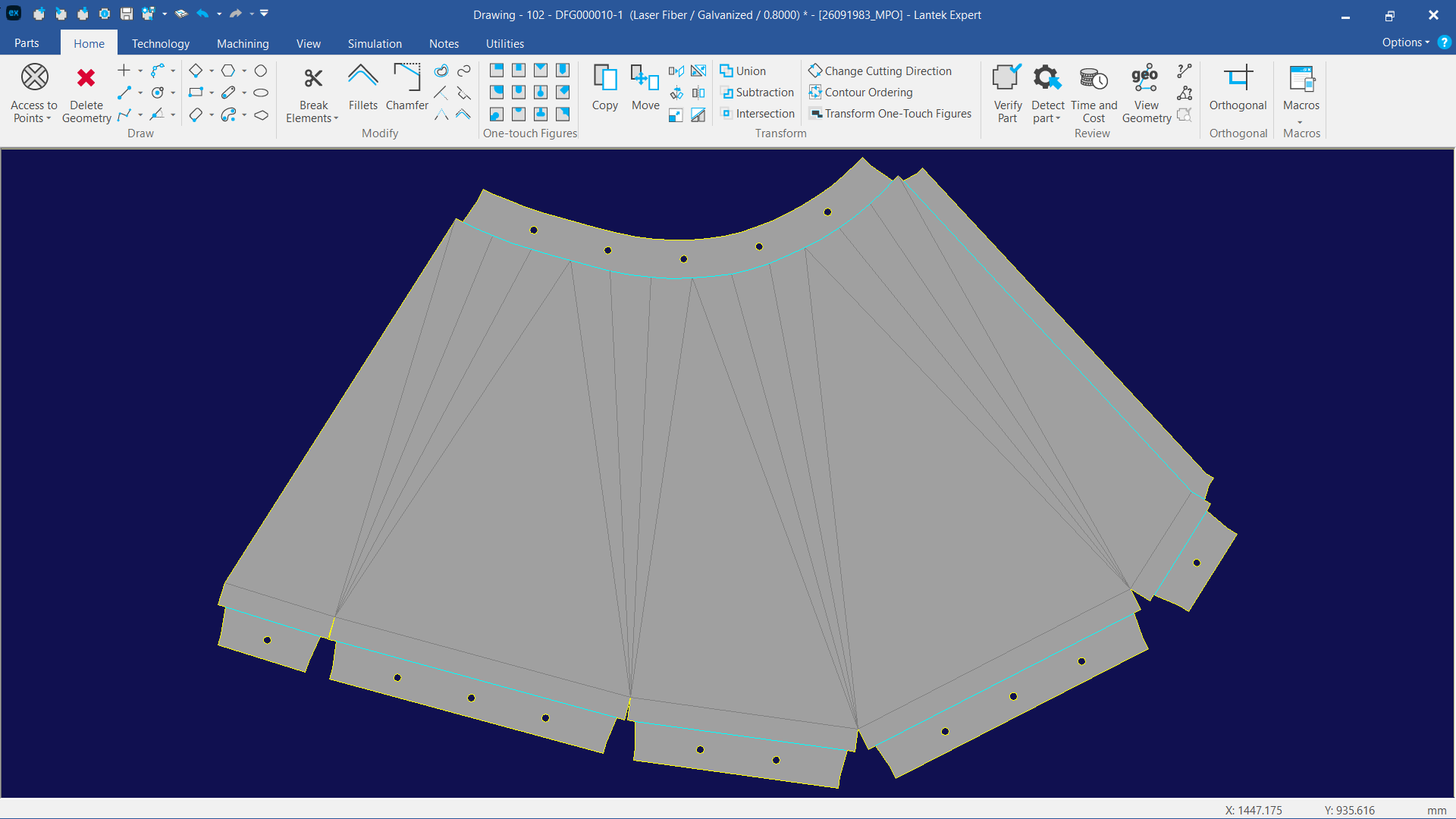

• 2D 디자인: Lantek Expert Duct는 2D CAD 모듈을 통합하여 모든 부품 디자인과 컨투어의 기하학적 수정도 가능하게 한다. 그 후 제작된 2D디자인 패턴은 제작을 위한 플랜지, 노치, 벤드 라인을 고려하여 Lantek Expert에서 절단 또는 펀칭될 수 있다.
• 창고 관리: 모든 부품들은 쉽게 접근할 수 있는 잘 정돈된 데이터베이스에 저장되어 있다.
• 인텔리전트 임포트/익스포트: 본 소프트웨어는 DXF, DWG, IGES, 등과 같은 주요 상용 CAD 시스템들과 호환된다.
• 옵션의 통합: Lantek Expert Duct는 단일 프로그램 내에서 Lantek Expert 제품군의 다른 모듈들과 함께 완전히 통합되어 있다.

편리한 구성

Lantek Expert Duct는 덕트 제작에 관한 다양한 요구사항을 고려한다.

사용자는 다음의 옵션을 정의할 수 있다.

• 계산에 사용되는 중심 축(내부, 외부)의 유형
• 부품에 사용되는 조인트의 유형
• 섹션의 수량

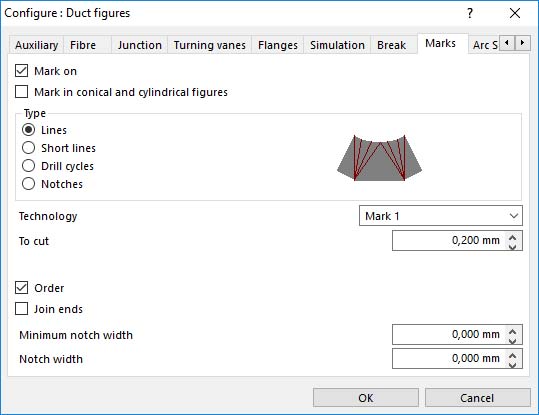

• 절단기를 위한 인그레이빙의 종류 (라인, 노치, 드릴링)등
• 및 연결부
• 절연체

고해상도 HVAC 및 덕트 수치

Lantek Expert Duct는 공조 및 환기 덕트 산업에 적용된다.

사용자는 이와 관련하여 다음의 옵션을 정의할 수 있다.

• 배플플레이트: 이는 자재 또는 플레이트를 생성하기 위해 필요한 파라미터를 구성하므로써 만들어질 수 있다.

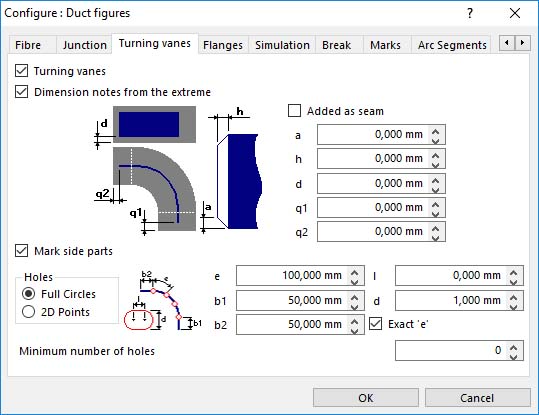

• 심, 연결부, 플랜지, 등의 라이브러리: 사용자는 이러한 요소들을 그래픽으로 쉽게 정의할 수 있다.

목록 제작

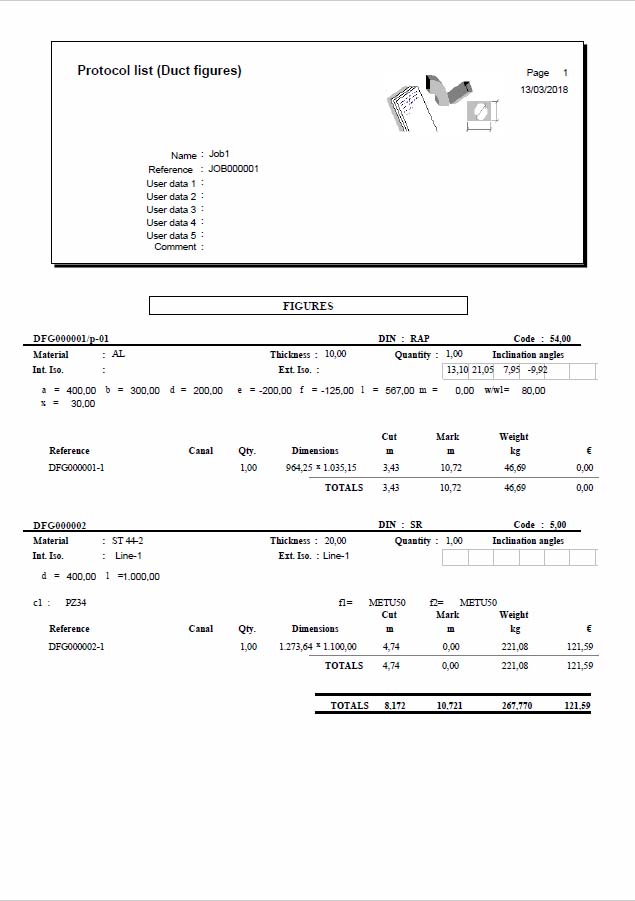

Lantek Expert Duct는 다음과 같은 목록을 생성할 수 있다:

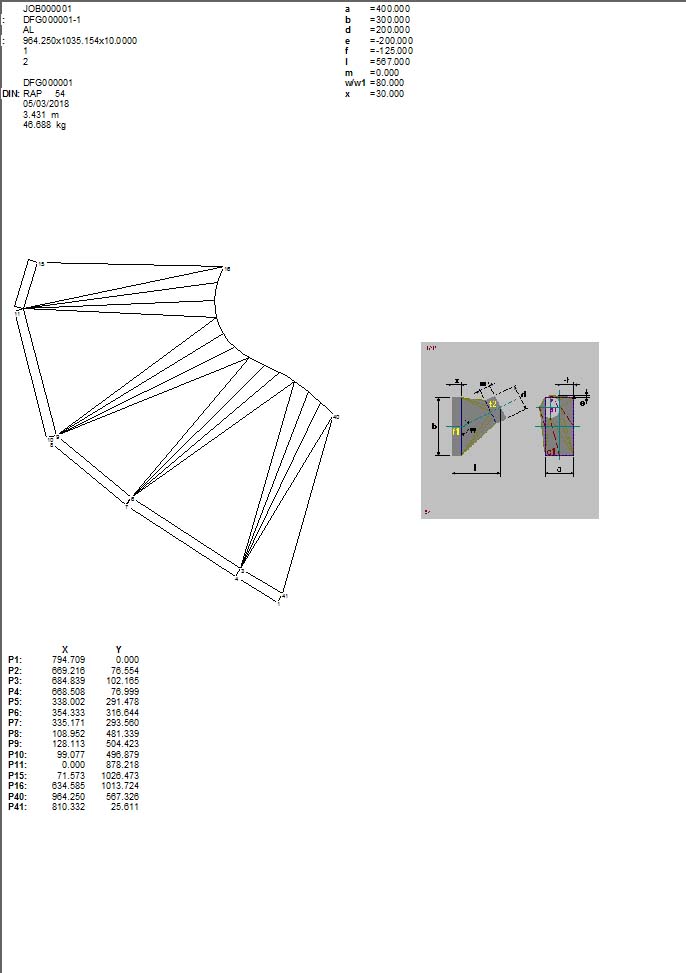

• 부품을 시트로부터 직접 절단하기 위한 스케일 1:1의 목록
• 필수 포인트의 개발을 위한 기하학적 목록 표기
• 한 페이지씩 중요한 모양을 디자인
• 모든 제품의 목록 보기
• 태그 목록 보기
• 매크로, 절연체, 등의 목록 보기
• 목록 보기

DIN 계산

수치 계산의 근거는 DIN 표준 18.379와 SMACNA를 사용한다. Lantek은 유럽 건축 및 건설 규정을 준수 한다. 또한 이러한 규정에 따라서 문서 및 정보를 생성한다.
